Jobsheet 15
Graphical User Interface

Table of Contents

1 Kompetensi

Setelah menempuh pokok bahasan ini, mahasiswa mampu:

  1. Membuat aplikasi Graphical User Interface sederhana dengan bahasa pemrograman Java
  2. Mengenal komponen GUI seperti Frame, Label, TextField, ComboBox, RadioButton, CheckBox, TextArea, Menu serta Tabel.
  3. Menambahkan event handling pada aplikasi GUI.

2 Percobaan

2.1 Percobaan 1

2.1.1 Langkah Percobaan

  • Bukalah program Netbeans IDE yang sudah terinstall di komputer anda!
  • Buat project baru, kemudian lengkapi dialog wizard sampai selesai.
  • Untuk memudahkan pengorganisasian source code, buatlah package dengan nama identifier.percobaan1 (gantilah identifier dengan identitas anda, contoh penamaan package: dhanifudin.percobaan1).

  • Buat class baru dengan nama SimpleFrame

    package dhanifudin.percobaan1;

public class SimpleFrame extends javax.swing.JFrame {

}

  • Kemudian tambahkan constructor ke dalam class SimpleFrame

    // ....

public Simpleframe() {
  super("Simple Frame");
  initUI();
}

// ....

  • Tambahkan method dengan nama initUI() dengan akses modifier private

    // ....

private void initUI() {

}

// ....

  • Pada body method dari initUI() tambahkan perintah berikut.

    private void initUI() {
  // Ketika icon silang pada window ditekan, maka window akan ditutup
  setDefaultCloseOperation(WindowConstants.EXIT_ON_CLOSE);

  setLayout(new FlowLayout());
  setSize(400, 400);
  // Mengatur kemunculan window di tengah layar monitor
  setLocationRelativeTo(null);
}

    Untuk menggunakan class WindowConstants dan FlowLayout anda perlu mengimport classnya terlebih dahulu yang terdapat dalam package javax.swing.WindowConstants dan java.awt.FlowLayout. Class FlowLayout merupakan salah satu jenis class LayoutManager yang bertugas untuk mengatur layout dari komponen GUI.

  • Tambahkan main program dalam class tersebut

    // ....
public static void main(String[] args) {
  SimpleFrame frame = new SimpleFrame();
  frame.setVisible(true);
}
// ....

  • Jalankan program dengan menggunakan opsi Run File.

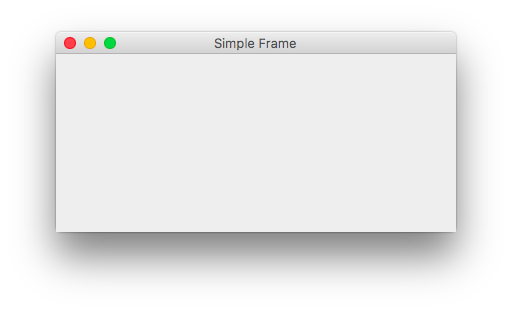

  • Jika langkah-langkah dilakukan dengan benar, maka akan muncul sebuah frame window.

  • Untuk menambahkan tombol pada frame, gunakan class JButton kemudian tambahkan ke frame dengan method add().

    private void initUI() {
  setDefaultcloseOperation(WindowConstants.EXIT_ON_CLOSE);
  // Deklarasi dan instansiasi helloButton
  JButton helloButton = new JButton("Hello World!");
  // Menambahkan tombol helloButton ke dalam frame
  add(helloButton);

  // ...
}
  • Jalankan program sekali lagi dengan opsi Run File. Ketika tombol ditekan, tombol masih tidak melakukan aksi tertentu.

  • Tambahkan event handling ke tombol, dengan cara membuat class yang mengimplementasikan interface ActionListener. Buatlah sebuah class baru, dengan nama ActionHello.

    package dhanifudin.percobaan1;

class ActionHello implements ActionListener {

  private JFrame frame;

  public ActionHello(JFrame frame) {
    this.frame = frame;
  }

  @Override
  public void actionPerformed(ActionEvent e) {

  }
}

    Supaya ActionListener dan ActionEvent dikenali, import java.awt.event.ActionListener dan java.awt.event.ActionEvent terlebih dahulu.

  • Untuk memunculkan pesan dialog, digunakan class JOptionPane. Tambahkan baris kode berikut dalam method actionPerformed(ActionEvent e).

    // ....
// Menampilkan pesan dialog
JOptionPane.showMessageDialog(frame, "Hello Wolrd!", "Hello", JOptionPane.INFORMATION_MESSAGE);
// ....

    Import JOptionPane dari javax.swing.JOptionPane.

  • Tambahkan event ke tombol, dengan menggunakan addActionListener().

    // ....
JButton helloButton = new JButton("Hello World!");
// Menambahkan event ke tombol helloButton
helloButton.addActionListener(new ActionHello(this));
  • Jalankan program dengan opsi Run File, jika langkah-langkah dilakukan dengan benar maka akan muncul sebuah dialog ketika tombol ditekan.

2.1.2 Pertanyaan

  1. Pada percobaan 1, class SimpleFrame merupakan class turunan dari?
  2. Untuk menambahkan suatu komponen GUI ke dalam Frame, digunakan perintah apa?
  3. Tambahkan tiga buah tombol, Pagi, Siang dan Malam yang ketika ditekan, akan muncul dialog ucapan selamat sesuai dengan tombol yang ditekan!
  4. Bagaimana tampilan tombol-tombol pada soal nomer 3? Kenapa hal itu bisa terjadi?

2.2 Percobaan 2

2.2.1 Langkah Percobaan

  • Pada panel Projects, klik kanan pada Source Packages.
  • Buatlah file class baru dengan cara klik kanan dan pilih New -> JFrame Form. Ubah nama class dengan nama BiodataFrame dan nama package identifier.percobaan2 (gunakan identitas anda sebagai identifier nama package).

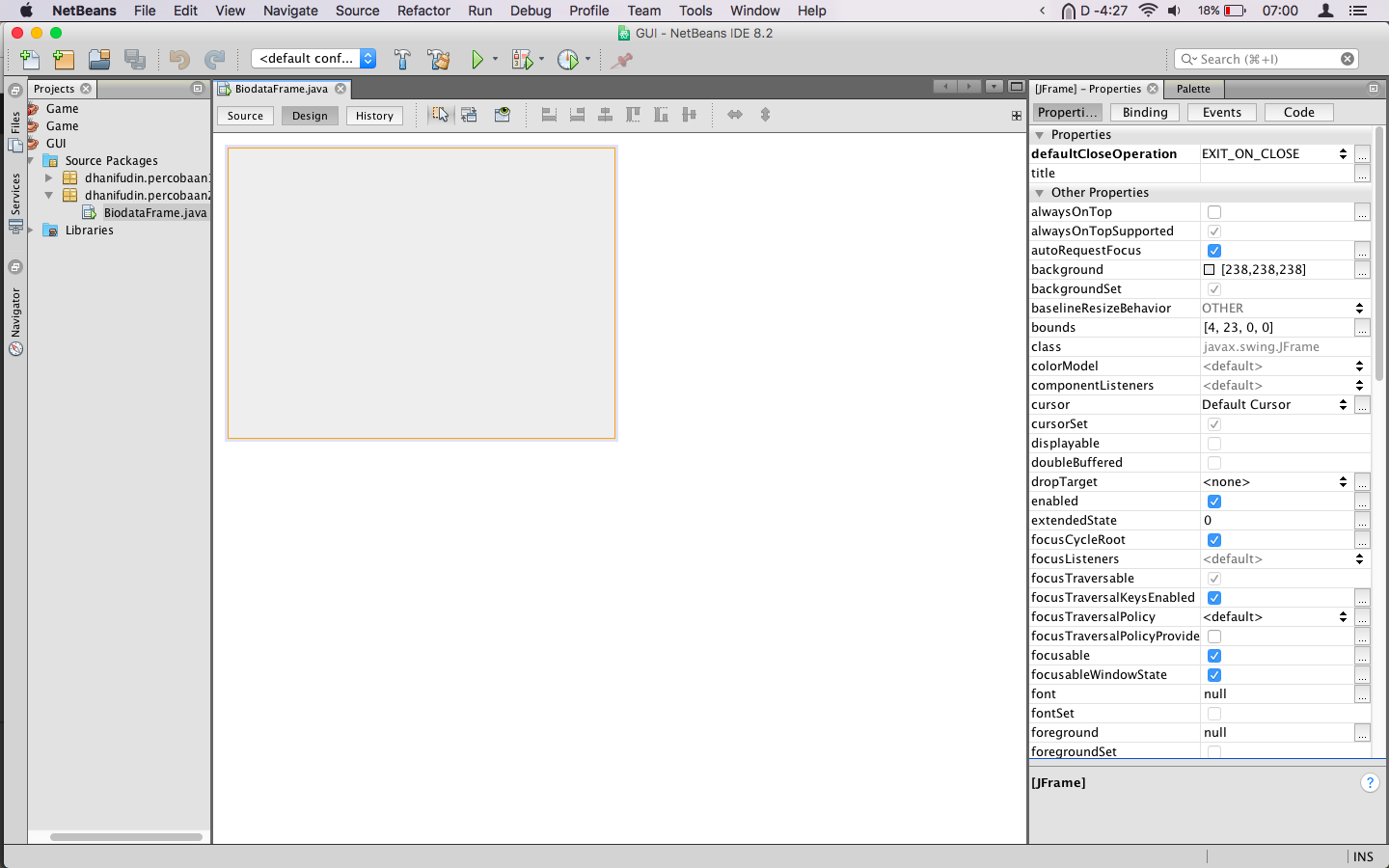

  • Setelah proses selesai, akan muncul tampilan GUI Editor seperti pada gambar berikut.


  • Perhatikan pada panel sebelah kanan, terdapat panel Properties dan Palette (susunan panel ini, mungkin saja berbeda pada IDE anda.).
  • Panel Properties digunakan untuk mengatur atribut-atribut yang dimiliki oleh suatu komponen GUI. Sedangkan panel Palette berisi, komponen-komponen GUI yang bisa anda tambahkan ke dalam GUI Editor.

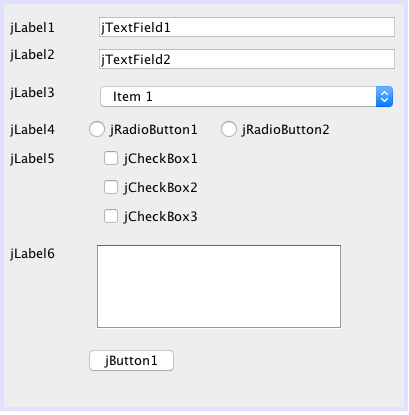

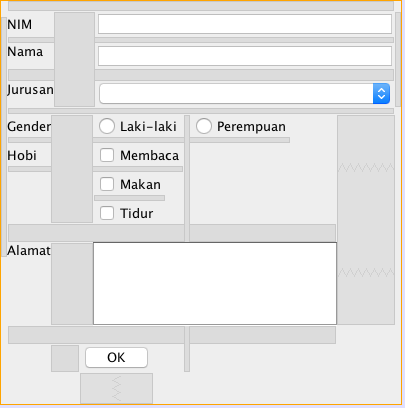

  • Drag beberapa komponen GUI dari panel Palette sehingga menghasilkan tampilan seperti gambar berikut.


  • Untuk lebih jelas komponen apa saja yang dibutuhkan, anda dapat menggunakan panel Navigator.


  • Ubah tampilan informasi teks pada GUI Editor, sehingga menghasilkan tampilan pada gambar berikut (gunakan klik kanan pada komponen yang diinginkan, dan pilih opsi Edit Text).

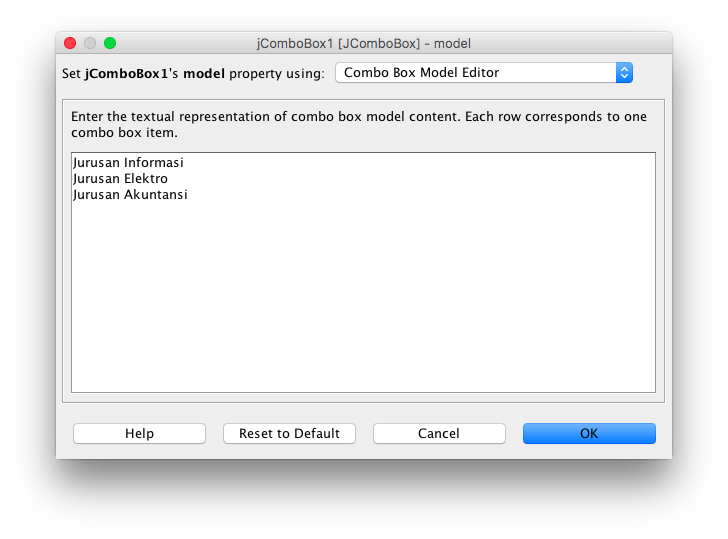

  • Khusus untuk komponen JComboBox pada jurusan, perlu diatur model yang ditampilkan. Gunakan panel Properties kemudian atur nilainya sehingga menjadi seperti pada gambar berikut. Atur nilai atribut selectedIndex menjadi -1 sehingga tidak ada nilai yang dipilih.


  • Sedangkan untuk komponen JRadioButton, atur atribut buttonGroup menjadi buttonGroup1. Kemudian klik kanan pada jRadioButton1 pilih opsi Customize Code dan tambahkan kode berikut pada bagian paling bawah.

    jRadioButton1.setActionCommand("Laki-laki");
  • Lakukan hal yang sama untuk jRadioButton2, atur nilainya menjadi Perempuan.
  • Untuk memudahkan penambahan logika pemrograman, ubah variabel-variabel komponen mengikuti tabel berikut.
Variabel Lama Variabel Baru
jTextField1 nimText
jTextField2 namaText
jComboBox1 jurusanComboBox
jRadioButton1 lakiRadioButton
jRadioButton2 perempuanRadioButton
jCheckBox1 bacaCheckBox
jCheckBox2 makanCheckBox
jCheckBox3 tidurCheckBox
jTextArea1 alamatText
buttonGroup1 genderGroup
button1 okButton

Anda dapat menggunakan mode Preview untuk melihat hasil tampilan, tanpa perlu menjalankan program. Klik tombol icon yang seperti mata.

  • Pada saat ini, tombol OK masih belum mempunyai aksi tertentu. Anda dapat menambahkan aksi dengan cara klik kanan pada tombol, pilih Events -> Action -> actionPerformed (atau anda dapat melakukan klik ganda).
  • Kemudian tambahkan instruksi-intruksi berikut.
StringBuilder sb = new StringBuilder();
sb.append("Nim: ").append(nimText.getText()).append("\n");
sb.append("Nama: ").append(namaText.getText()).append("\n");
// Mengambil jurusan yang dipilih
Object jurusanItem = jurusanComboBox.getSelectedItem();
sb.append("Jurusan: ").append(jurusanItem != null ? jurusanItem : "-").append("\n");
ButtonModel genderModel = genderGroup.getSelection();
// Menampilkan RadioButton yang dipilih
sb.append("Gender: ").append(genderModel != null ? genderModel.getActionCommand() : "-").append("\n");
sb.append("Hobi: ");
if (bacaCheckBox.isSelected())
  sb.append(bacaCheckBox.getText()).append("\n");
if (makanCheckBox.isSelected())
  sb.append(makanCheckBox.getText()).append("\n");
if (tidurCheckBox.isSelected())
  sb.append(tidurCheckBox.getText()).append("\n");
sb.append("\nAlamat: ").append(alamatText.getText()).append("\n");
JOptionPane.showMessageDialog(this, sb, "Biodata", JOptionPane.INFORMATION_MESSAGE);

Class StringBuilder digunakan untuk proses penggabungan. Alternatifnya, anda dapat menggunakan operasi penggabungan String dengan menggunakan operator +.

  • Jalankan program, dengan mengunakan opsi Run File.

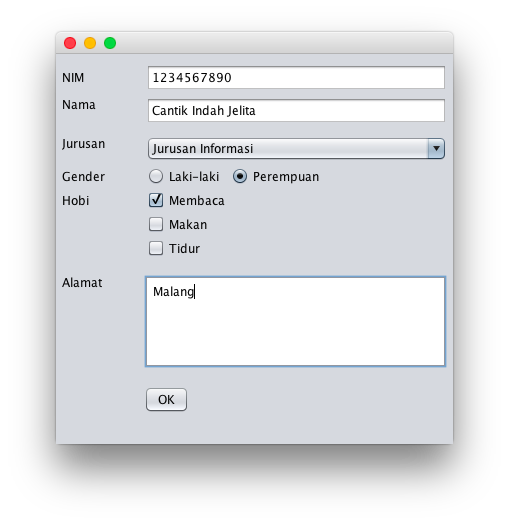

  • Jika tidak ada permasalahan, maka akan tampil sebuah window seperti pada gambar berikut.

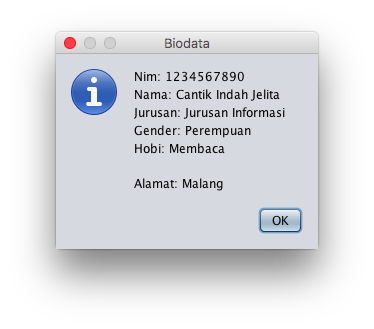

  • Dan jika tombol OK ditekan, akan muncul sebuah dialog seperti berikut.


  • Untuk menambahkan menu ke dalam GUI, masuk ke GUI Editor. Drag Menu Bar ke dalam GUI Editor. Pada menu tersebut, klik kanan kemudian pilih Add From Palette -> Menu Item.
  • Ubah informasi teks menjadi Keluar dan nama variabel menjadi keluarMenu.
  • Untuk menambahkan aksi, klik ganda pada keluarMenu.

  • Kemudian tambahkan baris kode berikut.

    // ...
Object options[] = { "Ya", "Tidak" };
int result = JOptionPane.showOptionDialog(
    this, "Apakah anda ingin keluar?", "Konfirmasi",
    JOptionPane.YES_NO_OPTION, JOptionPane.QUESTION_MESSAGE,
    null, options, options[1]);
if (result == JOptionPane.YES_OPTION) {
  System.exit(0);
}
// ...

2.2.2 Pertanyaan

  1. Apa maksud dari kode berikut sb.append("Jurusan: ").append(jurusanItem != null ? jurusanItem : "-").append("\n"); ? Jelaskan!
  2. Mengapa pada bagian logika checkbox, digunakan multiple if?
  3. Modifikasi program untuk melakukan pemeriksaan pada nilai Nim, Nama, Jurusan serta Gender harus diisi, jika belum diisi tampilkan pesan peringatan untuk masing-masing nilai! (Gunakan method equals() untuk melakukan pembandingan).
  4. Apa fungsi logika if pada aksi keluarMenu?

2.3 Percobaan 3

2.3.1 Langkah Percobaan

  • Tambahkan package percobaan3 pada projects.
  • Buatlah class baru dengan nama Biodata.
  • Tambahkan atribut-atribut pada class Biodata mengikuti tabel berikut.
Nama Atribut Tipe Data Nama Atribut Tipe Data
nim String baca boolean
nama String makan boolean
jurusan String tidur boolean
gender String alamat String
  • Tambahkan default constructor pada class tersebut.
  • Gunakan fitur dari Netbeans untuk me-/generate/ constructor serta getter dan setter (klik kanan Insert Code).
  • Buatlah class baru JFrame Form dengan nama OuputFrame. Kemudian ubah nilai defaultCloseOperation menjadi DISPOSE.
  • Tambahkan JTextArea ke dalam GUI Editor. Atur ukuran JTextArea sehingga, ukurannya sama dengan JFrame.
  • Ubah nama variabel jTextArea1 menjadi outputText.

  • Tambahkan atribut biodata dengan tipe data Biodata ke dalam class OutputFrame.

    // ...
private Biodata biodata;
// ...

  • Tambahkan juga method setBiodata(Biodata biodata) ke dalam class OutputFrame.

    // ...
public void setBiodata(Biodata biodata) {
  this.biodata = biodata;
  outputText.setText(biodata.toString());
}
  • Copy file BiodataFrame pada package percobaan2. Pada panel Projects klik kanan, pilih opsi Copy kemudian klik kanan pada percobaan3 pilih opsi Paste -> Refactor Copy.

  • Tambahkan atribut outputFrame dengan tipe data OutputFrame dalam class BiodataFrame.

    // ...
private OutputFrame outputFrame;
// ...

  • Pada body dari constructor BiodataFrame, instansiasi outputFrame.

    //...
public BiodataFrame() {
  outputFrame = new OutputFrame();
  initComponents();
}
//...

  • Modifikasi aksi pada tombol okButton dalam class BiodataFrame menjadi kode berikut.

    // ...
Biodata biodata = new Biodata();
biodata.setNim(nimText.getText());
biodata.setNama(namaText.getText());
Object jurusanItem = jurusanComboBox.getSelectedItem();
biodata.setJurusan((jurusanItem != null) ? jurusanItem.toString() : null);
ButtonModel genderModel = genderGroup.getSelection();
biodata.setGender((genderModel != null) ? genderModel.getActionCommand() : null);
biodata.setBaca(bacaCheckBox.isSelected());
biodata.setMakan(makanCheckBox.isSelected());
biodata.setTidur(tidurCheckBox.isSelected());
outputFrame.setBiodata(biodata);
outputFrame.setVisible(true);
// ...
  • Jalankan BiodataFrame dengan menggunakan opsi Run File.
  • Amati apa hasil dari program tersebut!

2.3.2 Pertanyaan

  1. Mengapa pada percobaan 3, mendapatkan hasil seperti itu?
  2. Perbaikilah program, sehingga menampilkan informasi yang tepat! (Petunjuk: Override toString() pada class Biodata).

2.4 Percobaan 4

2.4.1 Langkah Percobaan

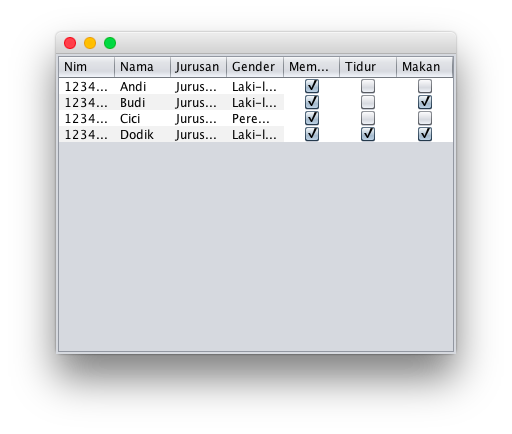

  • Tambahkan package percobaan4. Pada percobaan ini, akan dibuat window untuk menampilkan biodata para Mahasiswa dalam bentuk tabel.

  • Buatlah class baru dengan nama BiodataTableModel. Class ini merupakan turunan dari class AbstractTableModel.

    package dhanifudin.percobaan4;

public class BiodataTableModel extends AbstractModel {

}

  • Tambahkan atribut array class Biodata dalam class BiodataTableModel serta namaKolom

    // ...
private Biodata[] data;
private String[] namaKolom;
// ...

  • Tambahkan constructor

    // ...
public BiodataTableModel(Biodata[] data) {
  this.data = data;
  this.namaKolom = new String[]{
    "Nim",
    "Nama",
    "Jurusan",
    "Gender",
    "Membaca",
    "Tidur",
    "Makan"
  }
}
// ...
  • Implementasikan semua abstract method (anda dapat menekan icon lampu yang berada pada line number).

  • Implementasikan method getRowCount().

    @Override
public int getRowCount() {
  // Mengembalikan jumlah baris, berdasarkan jumlah data
  return data.length;
}

  • Implementasikan method getColumnCount()

    @Override
public int getColumncount() {
  // Mengembalikan jumlah kolom dari tabel
  return 7;
}

  • Override method getColumnName(int column)

    @Override
public String getColumnName(int column) {
  return namaKolom[column];
}

  • Override method getColumnClass(int columnIndex)

    @Override
public Class<?> getColumnClass(int columnIndex) {
  if (columnIndex < 4)
    return String.class;
  else
    return Boolean.class;
}

    Method getColumnClass(int columnIndex) digunakan untuk mengatur tampilan kolom pada tabel. Tipe data Boolean, akan direpresentasikan dalam bentuk checkbox.

  • Implementasi method getValueAt(int rowIndex, int columnIndex).

    @Override
public Object getValueAt(int rowIndex, int columnIndex) {
  switch (columnIndex) {
    case 0:
      return data[rowIndex].getNim();
    case 1:
      return data[rowIndex].getNama();
    case 2:
      return data[rowIndex].getJurusan();
    case 3:
      return data[rowIndex].getGender();
    case 4:
      return data[rowIndex].isMembaca();
    case 5:
      return data[rowIndex].isMakan();
    case 6:
      return data[rowIndex].isTidur();
    }
    return null;
  }
  • Buat class baru JFrame Form dengan nama TabelFrame.
  • Drag jTable ke dalam GUI Editor dan ubah nama variabel menjadi biodataTable.

  • Tambahkan atribut array Biodata pada class TabelFrame.

    // ...
private Biodata[] data;
// ...

  • Dalam constructor TabelFrame(), atur nilai dari array Biodata.

    // ...
public TabelFrame() {
  this.data = new Biodata(4);
  data[0] = new Biodata("1234567890", "Andi", "Jurusan Informasi", "Laki-laki",
    true, false, false, "Malang");
  data[1] = new Biodata("1234567891", "Budi", "Jurusan Elektro", "Laki-laki",
    true, false, true, "Malang");
  data[2] = new Biodata("1234567892", "Cici", "Jurusan Akuntansi", "Perempuan",
    true, false, false, "Malang");
  data[3] = new Biodata("1234567893", "Dodik", "Jurusan Informasi", "Laki-laki",
    true, true, true, "Malang");

  initComponents();
}
// ...
  • Pada komponen biodataTable, atur atribut model. Tekan tombol kecil di sebelah nilai atribut.
  • Akan muncul sebuah dialog. Pada dialog tersebut, pilih opsi combobox Custom code.
  • Ubah baris kode menjadi new BiodataTableModel(data).

  • Jalankan program dengan opsi Run File.


    Untuk tampilan tabel sederhana, anda dapat menggunakan Table model customizer dialog.

2.4.2 Pertanyaan

  1. Apa kegunaan BiodataTableModel pada percobaan 4?
  2. Modifikasi program, untuk menambahkan informasi Alamat!

2.5 Latihan

  1. Buatlah tampilan GUI untuk login (gunakan JPasswordField untuk password) yang menerima inputan username dan password, terdapat tombol Login dan Reset. Login diterima jika data yang dimasukkan, username = admin dan password = admin. Tombol Reset digunakan untuk menghapus informasi username dan password.

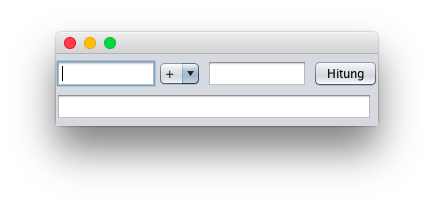

  2. Buatlah kalkulator sederhana yang dapat melakukan operasi dua bilangan bulat dengan operator +, -, * dan / ! (Petunjuk: Gunakan Integer.parseInt() untuk mengkonversi inputan String menjadi Integer). Atur editable menjadi false, sehingga hasil perhitungan tidak bisa diubah.

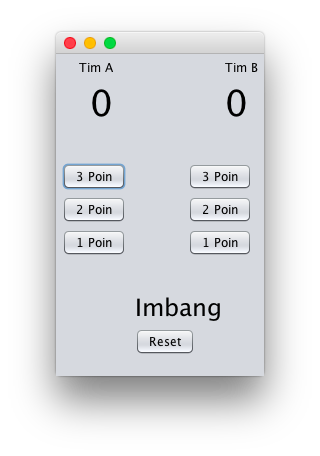

  3. Buatlah aplikasi pencatatan skor bola basket. Aplikasi juga dapat menentukan tim mana yang lebih unggul. Jika poin Tim A lebih tinggi, tampilkan "Tim A Unggul", begitu juga sebaliknya. Tetapi jika poin sama, tampilkan "Imbang".
